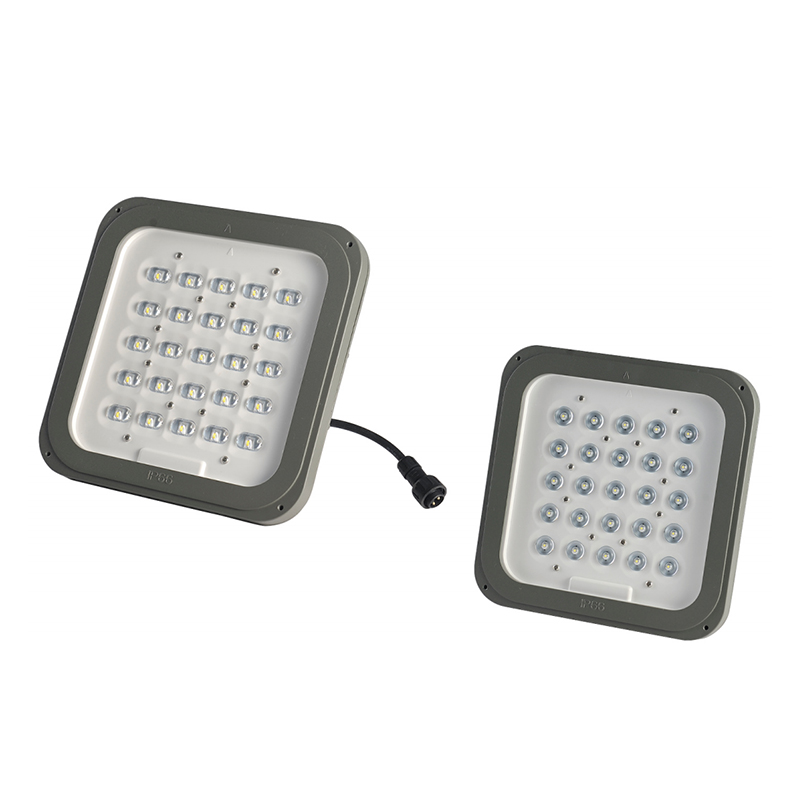

bir LED modülü baskılı devre kartı (PCB) üzerine monte edilmiş bir veya daha fazla LED çipi, elektrik bağlantıları, termal yönetim malzemeleri ve birçok tasarımda bir optik lens veya difüzör ile birleştirilmiş, bağımsız bir ışık yayan düzenektir. Bitmiş bir armatürde temel ışık yayan bileşen olarak işlev görür; armatürün ışık çıkışını, verimliliğini, renk kalitesini ve hizmet ömrünü belirleyen değiştirilebilir, yükseltilebilir motor.

LED modüller avlu ışıkları, sokak lambaları, duvar lambaları, reklam ışıklı kutuları ve dekoratif aydınlatmada montaj, bakım ve değiştirme uygulamalarında yaygın olarak kullanılmaktadır. Standartlaştırılmış formatları ve tak ve çalıştır bağlantı tasarımları, aydınlatma üreticilerinin kanıtlanmış bir ışık kaynağı platformu etrafında armatürlerin tamamını verimli bir şekilde oluşturmasına ve son kullanıcıların tüm armatür muhafazasını hurdaya çıkarmadan, bozulmuş veya arızalı bir modülü değiştirin , kurulumun ömrü boyunca bakım maliyetini ve malzeme israfını önemli ölçüde azaltır.

Bir LED Modülü Nasıl Çalışır: Çipten Işık Çıkışına

Bir LED modülünün dahili çalışmasını anlamak, bileşen kalitesi ve termal yönetimin neden uzun vadeli performansı belirleyen en kritik iki faktör olduğunu açıklığa kavuşturur.

LED Çipi: Elektrolüminesans ve Etkinlik

Modül içindeki her bir LED çipi, içinden ileri yönlü elektrik akımı geçtiğinde fotonlar yayan bir yarı iletken bağlantı içerir; bu işleme elektrolüminesans adı verilir. Termal enerjinin bir yan ürünü olarak ışık üreten akkor kaynakların aksine, LED çipleri elektrik enerjisini doğrudan ışığa dönüştürerek ışık verimliliği sağlar. Çip seviyesinde 130–200 lm/W yüksek kaliteli ürünlerde. Yayılan ışığın dalga boyu ve dolayısıyla renk görünümü, yarı iletken malzemenin bileşimi tarafından belirlenir. Beyaz ışık, mavi bir LED çipinin, tam görünür spektrumu üretmek için mavi emisyonun bir kısmını aşağı dönüştüren bir fosfor dönüşüm katmanıyla birleştirilmesiyle üretilir.

PCB Substratı ve Termal Yol

LED çipleri, metal çekirdekli baskılı devre kartına (MCPCB) veya bakır iz katmanlarına sahip standart bir FR4 PCB'ye lehimlenir. Tipik olarak bir alüminyum taban kullanan MCPCB, LED bağlantı noktasından modülün montaj yüzeyine ve ardından armatürün ısı emicisine kadar düşük dirençli bir termal yol sağlar. LED bağlantı sıcaklığının aşağıda tutulması 85°C tam kullanım ömrüne ulaşmada en önemli faktördür; Bu eşiğin üzerindeki bağlantı sıcaklığındaki her 10°C'lik artış, LED'in kullanım ömrünü kabaca yarıya indirir. Yüksek kaliteli modül tasarımları, bağlantı sıcaklıklarını maksimum nominal güçte bile güvenli sınırlar içinde tutmak için her arayüzde (yongadan karta, karttan muhafazaya) termal direnci en aza indirir.

SMD ve Eklenti Montaj Formatları

LED modülüs farklı üretim ve bakım bağlamlarına uygun iki ana montaj formatında üretilir. SMD (Yüzeye Montaj Cihazı) modülleri fabrika montajı sırasında doğrudan PCB'ye lehimlenir; bu, tutarlı lehimleme kalitesi ve kompakt kart düzenleriyle yüksek hacimli otomatik üretime uygun bir işlemdir. Eklenti modülleri Modülün lehimleme aletleri olmadan takılıp çıkarılmasına olanak tanıyan konnektör arayüzlerini kullanın; armatür gövdesinin monte edildiği ve modülün tek başına değiştirildiği saha değiştirme ve bakım uygulamaları için idealdir. Birçok dış mekan aydınlatma ürünü her iki formatı birleştirir: modül gövdesi içindeki SMD LED çipleri ve modül ile armatür sürücüsü arasındaki takılabilir konnektör arayüzü.

Temel Performans Parametreleri: Spesifikasyonların Anlamı

LED modülü veri sayfaları, gerçek dünya performansını doğrudan tahmin eden bir dizi teknik parametre içerir. Her parametrenin neyi temsil ettiğini ve farklı uygulamalar için hangi değerlerin kabul edilebilir olduğunu anlamak, bilinçli satın alma kararları vermek için çok önemlidir.

Yüksek Kaliteli LED Modüllerin Temel Avantajları

İyi tanımlanmış performans avantajları LED modülüs armatür üreticisinin üretim verimliliğinden son kullanıcının enerji faturalarına ve bakım planına kadar tüm değer zincirini kapsar.

Yüksek Aydınlatma Verimi ve Enerji Tasarrufu

Teknolojinin mevcut durumundaki LED modülleri rutin olarak modül düzeyinde verimlilik elde etmektedir. 150–180 lm/W , optik ve sürücü kayıplarından sonra armatür düzeyinde 120-160 lm/W verimliliklerine dönüşüyor. Bu bir temsil eder Enerji tüketiminde %70–80 azalma Sokak ve alan aydınlatmasında değiştirdikleri yüksek basınçlı sodyum veya metal halojenür modüllere kıyasla bu, modülün 50.000 saatlik hizmet ömründen fazlasını ekonomik ve çevresel açıdan belirleyici bir avantaja dönüştüren bir tasarruftur.

Tutarlı Uzun Vadeli Çıkış için Düşük Lümen Amortismanı

Lümen kaybı (modül yaşlandıkça ışık çıkışının kademeli olarak azalması), LED modülleri arasında kritik bir kalite farklılaştırıcıdır. Bölünmüş, birinci sınıf LED çipleri kullanan yüksek kaliteli modüller, lümen aşınma oranlarından daha az 10.000 çalışma saati başına %3 50.000 saatte (L80 ≥ 50.000 saat) çıkışı başlangıç değerlerinin %80'inin üzerinde tutmak. Spesifikasyon dışı çipler kullanan düşük kaliteli modüller, 20.000-30.000 saat içinde %70 çıkışa düşebilir, bu da daha erken değiştirmeyi gerektirir ve LED yatırımının ekonomik durumunu azaltır.

Üretim Gruplarında Yüksek Renk Tutarlılığı

Çok sayıda modülün birbirine yakın monte edildiği sokak aydınlatması, cephe aydınlatması ve reklam ışıklı kutuları gibi uygulamalarda, üniteler arasındaki renk tutarlılığı görsel olarak kritik öneme sahiptir. Kalite LED modülüs öyle ≤ 3 SDCM'ye gruplandırılmış (Renk Eşleştirmede Standart Sapma) — Bitişik modüller arasındaki renk farkının insan gözüyle algılanamayacağı kadar sıkı bir tolerans. Bu toleransın dışındaki modüller, armatür dizisinde bina sakinleri, sakinler ve yoldan geçenler tarafından hemen fark edilebilecek gözle görülür sıcak/soğuk değişimler üretir.

Gerilim ve Boyut Spesifikasyonlarında Çok Yönlülük

LED modülleri geniş bir giriş voltajı spesifikasyon aralığına göre üretilir; genellikle aşağıdakileri kapsar: 12V DC, 24V DC ve doğrudan şebeke AC (100–277V) — ve baba ve basamak lambaları için kompakt 30 mm'lik kare modüllerden sokak ve alan aydınlatması için 300 mm'lik doğrusal dizilere kadar değişen fiziksel boyutlarda. Bu spesifikasyon genişliği, tek bir modül ürün ailesinin tüm aydınlatma armatürü formatlarına uyarlanmasına olanak tanıyarak, aydınlatma üreticilerinin ürün portföyleri genelinde tasarım esnekliğini korurken yönetmeleri gereken benzersiz bileşen SKU'larının sayısını azaltır.

Kolay Kurulum ve Değiştirme

Takılabilir LED modülü tasarımları, armatür montajının fabrikada özel lehimleme ekipmanı gerektirmeden gerçekleştirilmesine olanak tanır; teknisyenler, modülü anahtarlı bir konnektör aracılığıyla sürücü donanımına saniyeler içinde bağlar. Saha bakımı bağlamlarında, aynı eklenti tasarımı, arızalı veya bozulmuş bir modülün, bir bakım teknisyeni tarafından uygun bir zamanda değiştirilmesine olanak tanır. Armatür başına 5 dakika elektrikli alet gerektirmeden, modüler olmayan ürünlerin gerektirdiği komple armatür değişimine kıyasla yola monte armatürler için hem işçilik süresini hem de trafik yönetimi maliyetlerini azaltır.

Aydınlatma Ürün Kategorilerinde LED Modül Uygulamaları

LED modül formatının çok yönlülüğü, onu son derece geniş bir armatür türü yelpazesi için tercih edilen ışık kaynağı platformu haline getiriyor. Aşağıdaki uygulamalar dış mekan ve ticari aydınlatmadaki en önemli kullanım örneklerini temsil etmektedir.

Sokak ve Yol Aydınlatması

Sokak aydınlatması LED modülüs yüksek akı çıkışını birleştirmesi gerekir - tipik olarak Modül başına 5.000–20.000 lm — Yukarıya doğru ışık israfını kontrol ederken ışığı karayolu boyunca yönlendiren Tip II veya Tip III asimetrik optik dağıtımlarla. Yol uygulamalarına yönelik modüller minimum olarak CRI ≥ 70 ile belirtilir; doğru yüz ve tehlike tanımanın bir güvenlik gerekliliği olduğu yaya öncelikli bölgeler için CRI ≥ 80 giderek daha fazla zorunlu kılınır. Yükseltilmiş direğe monteli kurulumların yıldırıma maruz kalması göz önüne alındığında, modüle veya sürücüsüne entegre edilmiş ≥ 10 kV aşırı gerilim koruması şarttır.

Avlu ve Bahçe Aydınlatması

Avlu ışık modülleri daha düşük watt değerlerinde çalışır - genellikle 5–30W — ancak zorlu renk kalitesi gereksinimleriyle. CRI ≥ 80, sıkı SDCM gruplaması ve 2.700-3.000 K sıcak renk sıcaklıkları, bitki yaprakları, doğal taş ve ahşabın doğru şekilde işlenmesinin birinci sınıf peyzaj aydınlatmasını işlevsel alan aydınlatmasından ayıran atmosferik kaliteyi oluşturduğu konut bahçesi ve avlu armatürleri için standart spesifikasyondur. Direk üstü ve bariyer formatları, görünür LED sıcak noktaları olmadan armatürün opal difüzör düzeneğine entegre olan kompakt, dairesel veya kare modül geometrileri gerektirir.

Duvar Aydınlatması ve Cephe Aydınlatması

Bina cepheleri, giriş aydınlatması ve mimari geçiş efektleri için duvara monte armatürler, dikkatle tasarlanmış asimetrik ışın açılarına sahip LED modüllerini kullanır - tipik olarak 10°×60° veya 15°×90° eliptik dağılımlar - ışığı mekanın dışına doğru değil, duvar yüzeyi boyunca yansıtır. Bu uygulamalarda cephe malzemelerinin dokusunu ve rengini doğru bir şekilde ortaya çıkarmak için yüksek CRI (≥ 80) önemlidir. DALI-2 karartma uyumluluğu, bir binanın gece görsel kimlik yönetiminin bir parçası olarak cephe aydınlatma yoğunluğunun değiştirilmesine olanak tanır ve gece yarısından sonra planlı karartma, enerji tüketimini ve ışık kirliliğini azaltır.

Reklam Işık Kutuları

Reklam ve perakende tabela ışık kutuları, LED modülleri gerektirir olağanüstü sıkı renk tutarlılığı (≤ 3 SDCM) ve geniş bir aydınlatılmış alan boyunca yüksek, sabit lümen çıkışı. Arkadan aydınlatmalı bir tabelanın tüm yüzeyi boyunca renk bütünlüğü, bu uygulama için birincil görsel kalite ölçüsüdür; tutarsız modüllerden gelen görünür renk bantları veya parlaklık değişimleri, reklamın profesyonel görünümünü bozar. Işık kutusu uygulamalarına yönelik modüller tipik olarak, hedef yüz parlaklığını elde etmek için hesaplanan çıkışlarla, tam arkadan aydınlatmalı alan boyunca kolay döşemeye olanak tanıyan 12V veya 24V DC şerit veya matris formatlarında belirtilir (genellikle 1.000–3.000 cd/m² açık hava reklam gösterimleri için).

Özelleştirme Seçenekleri: LED Modüllerini Özel Gereksinimlere Uyarlama

Ticari açıdan en önemli avantajlardan biri LED modülü format, armatür üreticilerine ve OEM/ODM programı katılımcılarına sağladığı özelleştirme kapsamıdır. Kapalı, yapılandırılamayan ışık kaynaklarının aksine, LED modülleri, ışık kaynağının her bir spesifik aydınlatma armatürü tasarımı ve uygulama gereksinimi için optimize edilmesine olanak tanıyan çok çeşitli ayarlanabilir parametrelerle belirtilebilir.

Işın Açısı Özelleştirmesi

İkincil optik lensler (LED dizisi üzerine geçmeli veya yapışkanla yapıştırılmış) aşağıdaki gibi bir aralıkta mevcuttur: 10° noktadan 120° genişliğe kadar su basması Belirli fotometrik gereksinimler için eliptik, kare, doğrusal ve yarasa kanadı dağılımları mevcuttur. Benzersiz dağıtım profilleri için özel lens takımları, 5.000 birim veya daha fazla hacimlerde mümkündür. Belirli yol sınıflarına veya mimari uygulamalara yönelik ürünler geliştiren aydınlatma armatürü üreticileri için özelleştirilmiş bir ışın açısı dağılımı, geçerli aydınlatma standardına uygunluk ile uyumsuzluk arasındaki fark anlamına gelebilir; bu da bunu mümkün olan en yüksek değere sahip özelleştirme seçeneklerinden biri haline getirir.

Renk Sıcaklığı ve CRI Özelleştirmesi

Çoğu ürün ailesinde 2.700 K, 3.000 K, 4.000 K, 5.000 K ve 6.500 K standart modül renk sıcaklıkları mevcuttur. Özel CCT değerleri — örneğin Ultra sıcak konaklama uygulamaları için 2.400 K veya endüstriyel muayene aydınlatması için 5.700 K — hacimli siparişler için çip seviyesinde fosfor seçimi yoluyla belirtilebilir. Benzer şekilde, renk doğruluğunun çok önemli olduğu perakende satış, müze ve tıbbi tesis uygulamaları için genişletilmiş spektrumlu fosfor formülasyonları kullanan yüksek CRI varyantları (CRI ≥ 90, R9 > 50) mevcuttur.

Güç ve Gerilim Özelleştirmesi

Modül watt değeri, seri/paralel dizilerdeki LED çiplerinin sayısı ve çalışma akımı ayar noktası yapılandırılarak PCB alt katmanının termal kapasitesi dahilinde ayarlanabilir. Bu, tek bir fiziksel modül formatının aynı anda sunulmasına olanak tanır. birden fazla güç seviyesi — örneğin 20 W, 30 W ve 40 W çeşitleri — aynı takımdan, armatür üreticilerine birden fazla modül tasarımı maliyeti olmadan ürün yelpazesinde ölçeklenebilir bir ışık kaynağı platformu sağlıyor.

Isı Dağıtımı: Termal Yönetim Neden Modül Ömrünü Belirliyor?

LED modülünün hizmet ömrünü belirleyen tüm faktörler arasında termal yönetim en belirleyici olanıdır. Bağlantı sıcaklığı ile kullanım ömrü arasındaki ilişki doğrusal değil üsteldir; çalışma sıcaklığındaki küçük artışlar, kullanım ömründe orantısız derecede büyük azalmalara neden olur. 75°C bağlantı sıcaklığıyla çalışan bir modül, diğer tüm faktörler aynı olsa bile 95°C'de çalışan eşdeğer bir modülden önemli ölçüde daha uzun süre dayanır.

Termal Direnç Zinciri

LED bağlantı noktasında üretilen ısı, ortam havasına ulaşmadan önce bir dizi termal arayüzden geçmelidir: bağlantı → lehim bağlantısı → PCB bakır katmanı → PCB dielektrik katmanı → alüminyum taban → termal arayüz malzemesi → armatür ısı emici → ortam havası. Her arayüzün °C/W cinsinden ölçülen bir termal direnç değeri vardır. Bu dirençlerin toplamı, belirli bir güç girişindeki bağlantı sıcaklığını belirler. Kaliteli modül tasarımları, her arayüzdeki direnci en aza indirir. yüksek iletkenliğe sahip MCPCB substratları (termal iletkenlik ≥ 2 W/m·K) optimize edilmiş bakır döküm geometrisi ve çip-kart arayüzündeki boşlukları en aza indiren kontrollü lehim bağlantı profilleri.

Armatür Soğutucu Tasarım Uyumluluğu

bir LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 25°C'lik bir ortamda maksimum nominal güçte 60°C . OEM armatür üretimi için sağlanan modüller, armatür tasarımcılarının üretimden önce ısı emici tasarımının yeterli olduğunu doğrulamalarına olanak sağlamak için termal direnç verilerini (R_th bağlantıdan kasaya) içermelidir.

Doğru LED Modülünü Seçmek: Bir Tedarik Kontrol Listesi

Yüzlercesi ile LED modülü Çok çeşitli fiyat ve kalite seviyelerinde sunulan ürünler sayesinde, yapılandırılmış bir değerlendirme çerçevesi, zamanından önce arızalanan veya sahada beklenenin altında performans gösteren standart altı bileşenlerin belirlenmesinin maliyetli sonuçlarını önler.

• LM-80 test verilerini isteyin: LM-80, zaman içinde LED lümen bakımı için endüstri standardı test yöntemidir. Akredite bir test laboratuvarından alınan orijinal bir LM-80 raporu, L70 kullanım ömrü iddiaları için tek güvenilir temeldir; bu belgeleri sağlayamayan tüm tedarikçileri reddedin.
• Çipin kökenini ve gruplamayı doğrulayın: LED çipi üreticisinin bin kodunu ve binning toleransını (SDCM) isteyin. ≤ 3 SDCM'ye kadar gruplandırılmış çipleri kullanan modüller, bir üretim partisindeki tüm birimlerde tutarlı bir şekilde eşleşen renk görünümü sunacaktır.
• PCB alt tabaka özelliklerini kontrol edin: Modülün, belirtilen termal iletkenliği ≥ 2 W/m·K olan bir alüminyum MCPCB kullandığını doğrulayın; bu, 10–20 kat daha düşük termal iletkenliğe sahip olan ve herhangi bir anlamlı watt değerinde önemli ölçüde yüksek bağlantı sıcaklıklarına neden olacak standart bir FR4 PCB değil.
• Gerilim ve akım uyumluluğunu doğrulayın: Modülün ileri voltaj ve akım özelliklerini tam olarak sürücü çıkışıyla eşleştirin. Modülün nominal aralığı dahilinde bile uyumsuz çalışma noktaları, hem verimlilikten hem de kullanım ömründen ödün verir.
• Özelleştirme desteğini değerlendirin: Uygulama standart olmayan ışın açıları, CCT değerleri veya fiziksel boyutlar gerektiriyorsa, standart ürünleri değiştirilmiş etiketlerle yeniden paketlemek yerine tedarikçinin orijinal şirket içi optik tasarıma ve PCB düzeni yeteneğine sahip olduğunu doğrulayın.
• Üretim partisi tutarlılık verilerini isteyin: Tedarikçinin üretim sürecinin yalnızca değerlendirme için gönderilen numunede değil, tüm partiler arasında tutarlı sonuçlar verdiğini doğrulamak için birden fazla üretim partisinden SDCM ve lümen çıktı verilerini isteyin.

LED Modüller Hakkında Sıkça Sorulan Sorular

LED modülü ile LED sürücüsü arasındaki fark nedir?

LED modülü ışık yayan bileşendir; LED çiplerini, PCB'yi ve ışık üreten optik elemanları içerir. LED sürücüsü, şebeke AC voltajını modülün gerektirdiği düzenlenmiş sabit akım DC çıkışına dönüştüren güç kaynağı ünitesidir. Entegre aydınlatma armatürlerinde her iki bileşen de aynı donanım içerisinde yer alır; modüler tasarımlarda bağımsız olarak değiştirilebilen ayrı ünitelerdir. Sürücü arızası ve LED modülünün bozulması, armatürün kullanım ömrünün sona ermesinin en yaygın iki nedenidir ve bunları ayırmak, arızalı bileşenin armatürün tamamını değiştirme maliyetinin çok altında bir maliyetle değiştirilmesine olanak tanır.

Bir LED modülü sürücü olmadan doğrudan şebeke voltajında ​​kullanılabilir mi?

Standart LED modülleri sabit akım sürücüsü gerektirir ve doğrudan AC şebeke beslemesine bağlanamaz; düzenlenmemiş voltaj, LED çiplerini anında yok eder. Bununla birlikte, modül gövdesi içerisinde entegre bir minyatür sürücü devresi içeren AC girişli LED modülleri de mevcuttur ve doğrudan 100–277V AC şebekeye bağlanabilir. Bu entegre sürücü modülleri, genel verimliliğin biraz azalması ve sürücü ile modülün bağımsız olarak değiştirilememesi pahasına daha basit bir sistem mimarisi sunar; bu, onları yüksek kullanımlı dış mekan altyapısından daha düşük kritikliğe sahip uygulamalar için daha uygun hale getiren bir ödünleşimdir.

Bir LED modülünün mevcut armatürümle uyumlu olup olmadığını nasıl anlarım?

Yedek modül ile mevcut armatür arasındaki uyumluluk dört faktöre bağlıdır: fiziksel boyutlar (modül optik odaya sığmalıdır), elektriksel uyumluluk (modülün ileri gerilimi ve akımı sürücü çıkışıyla eşleşmelidir), termal arayüz (modülün montaj yüzeyi mevcut ısı emiciyle doğru şekilde eşleşmelidir) ve optik arayüz (modülün ışık dağılımı mevcut reflektör veya difüzör geometrisiyle uyumlu olmalıdır). Mevcut bir armatürdeki modülleri değiştirirken en güvenli yaklaşım, Orijinal armatür üreticisinden benzer değişim veya söz konusu armatür modeli için uyumlu bir yedek olarak özel olarak doğrulanmış bir modül.

LED modüllerinde zamanla renk kaymasına ne sebep olur?

Modül eskidikçe ışık çıkışının algılanan renk görünümünde meydana gelen renk kayması, öncelikle mavi LED çipi üzerine uygulanan fosfor dönüşüm katmanının bozulmasından kaynaklanır. Yüksek çalışma sıcaklıkları fosfor bozunmasını hızlandırır ve spesifik bozunma mekanizmasına bağlı olarak daha mavi veya daha sarı bir görünüme doğru aşamalı bir geçişe neden olur. Bağlantı sıcaklığının 85°C'nin altında tutulması yeterli termal yönetim yoluyla, modülün hizmet ömrü boyunca renk kaymasını en aza indirmenin en etkili stratejisidir. İkincil nedenler arasında UV'ye maruz kalma nedeniyle mercek sararması ve lehim bağlantılarının bozulması yer alır; bunların her ikisi de kaliteli modül tasarımlarında malzeme seçimi yoluyla yönetilir.
